乙烯基水膨胀注射树脂
概述
Masterflex 601是一种两组份遇水膨胀的注射树脂，它以先进的无溶剂乙烯酯系统为基料，充分固化后具有柔韧性，但材料坚实，在潮湿表面有很好的粘结性，膨胀量取决于实际湿度，固化后的材料可膨胀达体积的50%，形成有效的永久的防水密封剂。当湿气消失后，Masterflex 601可收缩至原本体积。
Masterflex 601为五组份包装，用在施工开始前准备A、B两组份。
适用场合
Masterflex 601用于密封混凝土、岩石、砌体的裂缝、接缝和细缝，防止水分渗入。用于：
- 矿藏和隧道的岩层上的裂缝、裂纹和夹层。
- 构件混凝土无位移的接缝，和消除内应力的裂缝
- 使用Masterflex 900的暖和台建筑接缝
特性&优点
- 遇水膨胀50%，可填满不规则裂缝
- 性能不受膨胀-收缩循环的影响，可无限次使用
- 低黏度，可注射到0.1mm之裂缝
- 可在-10℃下固化惰性，不受环境温度影响
- 耐腐性，不影响接触材料
- 潮湿表面粘结力强
- 温水不产生泡沫或气体，与接触基保持良好粘结力，可持续承受高水压（10 bar）
- 组份预配比，无混合错误问题
- 无毒
- 水分子的吸附，不渗漏，有永久止水效果
性质
A组份 B组份
混合后
（ASTM D 1638-74）
养护后
（ASTM D 638 M-89）
（ASTM D 638 M-89）
- 收缩（重量%） 20-25%
- 肖氏硬度 50-60
（DIN 53505）
施工
准备工作
正确高质量的准备工作对得到最佳的施工效果至关重要。
在新的建筑里，Masterflex 900必定已被如其产品说明中描述的那样安装在冷接缝里。对于新建筑里的缝隙和冷接缝注射，准备工作应当如下：
如果注射时，被注射的地方承受严重的静液水压力，采取措施来减压，使得Masterflex 601胶凝前被冲失的部分降低到最低。安装一个槽泵系统来降低水平面至将要处理的缝隙、接缝或裂缝面以下。在防水工作完成后，槽泵系统可以撤走。
缝隙或冷接缝
沿着缝隙或接缝两旁至2cm处清洗混凝土表面，清除灰尘、菌类、苔藓和其它类似的污染物。去除所有的积水。
去除在缝隙或接缝口处被油脂污染的混凝土层，使之暴露出一个干净的基面。用真空清洁表面，去除灰尘。
在注射端口被粘结的地方盖住缝隙，把剩下的缝隙或者接缝口用Concresive 1438或者其它等效的环氧密封膏密封起来。端口之间的距离取决于缝隙的严重性和宽度，以及结构的类型等。
如果是冷接缝，或者是在两面结构有开口的缝隙，在各个面封住开口。
在预先定好的地方，用Concresive 1438或者Concresive 1488把注射端口与缝隙或接缝成交叉方向直接粘结到混凝土表面。如果在缝隙或接缝口的混凝土表面没有达到足够的平整或干净来使端口实现坚固的粘结，请使用注射孔里面的注射头，而不是使用用于树脂注射的粘结端口。
配比
在即将注射前，Masterflex 601的组份A和组份B分成下面五部分准备好：
组份A：
向组份A中加入促进剂。搅拌均匀，使之成为一个均一的混合体。
注意：根据周围的温度，促进剂的数量可以适当减少至80%，或者甚至在周围高温的环境下可以省略来取得较长的开罐使用时间。建议进行地点测试来决定促进剂的减少量。
组份B：
完全溶解兰色溶剂里的所有催化粉末。
向组份B里加入所有的催化溶液，搅拌均匀，使之成为一个均一体。
组份A和组份B混合后得到Masterflex 601。
注意：
- 如用单线泵注射，混合预先混合好的组份A和组份B，将混合液流入泵内。
- 如用双线泵，请不要将两组份混合。
两个准备好的组份一起，组份A和B将被分别运至泵的搅拌顶部，那是注射前将它们混合的地方。

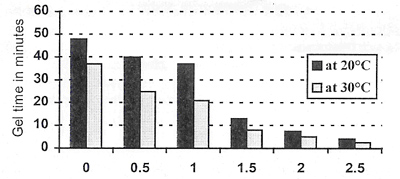

不同浓度下的胶凝时间
组份A促进剂的浓度百分比
使用
当Masterflex 601在严重的静液压力条件下，不要注射。采取措施减压，使注射前材料被冲失的部分降低到最低。
进行渗漏测试，如果渗漏产生，请再次注射。
注意：在存在静液压力的地方，建议增加促进剂含量来取得最短的实际胶凝时间。。在这情况下，可能只能使用两线泵。
Masterflex 601是设计用单线或双线高压（不超过70 bars）活塞型注射泵的注射。
如用单线泵，仅混合小量的组份A和组份B。如有需要，把混合物分入几个小容器来把热量降到最低。
在新的建筑里，把Masterflex 601用泵抽至预先安装好的Masterflex 900注射软管绿色的一端。当材料开始流出白色的一端，塞住它并继续泵抽直至达到2 bars的压力。当压力稳定，材料不再注入的时候，把压力增加至大约20 bars 5分钟。当没有发现压力下降的时候，停止注射。用真空泵和水冲洗软管内尚未干固的注射树脂。适宜地塞住软管两端以便在任何需要的时候再次注射使用。详细请参看Masterflex 900产品说明。
对于密封存在的缝隙、接缝和接口，把混合好的树脂通过安装好的注射端口或注射头，从最宽的部分注入裂缝。如果是垂直裂缝，从最低的面开始注射。注入每一个注射端口和注射头（除了下一个，保持其它所有的关闭），直至压力达到要求的水平。如果树脂开始流出开着的注射端口或注射头，请关闭它。保持注射压5分钟使之全部渗透，释放压力前关闭注射端口。继续直至注射完所有的注射端口和注射头。
注射后24小时，移开所有的注射端口和注射头，在形成的洞里填入Concresive 1438。
清洗
在每次工作的中断和结束后，用Masterflex机器清洁剂清洗工具和设备。
用量
Masterflex 601用量取决于需灌浆的缝隙的溶剂、基层的吸收率和损耗。应在典型区域进行实验，以获得正确的用量估算。
包装
Masterflex 601为20L木桶装，5个组份。A组份和速凝剂装一袋，B组份，白色催化剂粉末，和兰色溶剂（用于催化剂）装在另一袋中。
保存期
在包裹着、阴凉、干燥、黑暗、密封、原装的条件下可保存6个月。
注意
健康：Masterflex 601中的特定组份会引起皮肤和眼睛发炎，吸入会产生呼吸副作用。作业时，请戴好手套和防护面罩并使用护肤霜，例如：Kerodex No71。操作完毕请彻底清洗。
如果不慎接触皮肤，请马上用肥皂、水或其它有效的清洁剂清洗。
如果不慎入眼，请用含有硼砂溶液的洗眼液冲洗，并立刻寻求医疗帮助。
如果咽下，请喝一杯水，勿诱使呕吐，并即刻就医。
火灾：操作本产品时请勿抽烟。
关于健康、安全和环境方面的建议，请咨询和遵循产品材料安全说明上的所有指示。
data sheet no:MBT/C/MF601/030723
|
